Kako lahko CNC stroj za valjanje navojev s servo motorjem izboljša natančnost, produktivnost in kakovost navojev

Povzetek članka: A CNC stroj za valjanje navojev s servo motorjemje zasnovan za proizvajalce, ki potrebujejo natančno, ponovljivo in učinkovito delovanje oblikovanja niti.NERESponuja serijo NRS-25NC/NRS-15NC s servo gnanimi valjčnimi gredi in podajalnimi gibi, do 30 ton kotalnega tlaka in razponom premera navojev φ3–φ80 mm. Ta članek pojasnjuje njegove delovne prednosti, tehnične specifikacije, aplikacije in ključne dejavnike, ki jih je treba upoštevati pri izbiri rešitve CNC za valjanje navojev.

Kazalo

• Zakaj je CNC servo tehnologija pomembna pri navijanju navojev?
• Katere so ključne lastnosti CNC stroja za valjanje navojev s servo motorjem?
• Katere so glavne tehnične specifikacije?
• Katere aplikacije lahko obravnava?
• Kakšne koristi lahko pričakujejo proizvajalci?
• Kako izbrati pravi stroj za valjanje navojev?
• Zakaj je konfiguracija stroja pomembna za proizvodnjo?
• Pogosto zastavljena vprašanja
• Zaključek

Zakaj je CNC servo tehnologija pomembna pri navijanju navojev?

Valjanje navojev je postopek hladnega oblikovanja, pri katerem kaljene matrice izvajajo pritisk na obdelovanec, da ustvarijo navoje, ne da bi odrezali material. Za proizvajalce, ki proizvajajo natančne pritrdilne elemente, gredi, vijake, polžaste komponente in druge navojne dele, je bistvenega pomena natančno krmiljenje gibanja in podajanja valjev.

CNC stroj za valjanje navojev s servo motorjem izboljša ta postopek z uporabo servo motorjev za krmiljenje valjčnih gredi in premikanje podajalnika. V skladu s specifikacijami NERES imata obe valjčni gredi servo pogon, medtem ko podajalna gred uporablja tudi servo krmiljenje. Ta konfiguracija zagotavlja bolj usklajen sistem gibanja za zahtevne operacije oblikovanja niti.

V primerjavi z osnovno mehansko nastavitvijo lahko CNC servo krmiljenje olajša upravljanje in ponavljanje proizvodnih parametrov. To je še posebej dragoceno, ko proizvajalci potrebujejo stabilno dimenzijsko zmogljivost v ponavljajočih se proizvodnih serijah.

Za kupce, ki raziskujejo CNC stroj za valjanje navojev s servo motorjem, najpomembnejši vidiki vključujejo dimenzije obdelovanca, korak navoja, tlak valjanja, hitrost vretena, konfiguracijo matrice in zahtevano proizvodno metodo.

Katere so ključne lastnosti CNC stroja za valjanje navojev s servo motorjem?

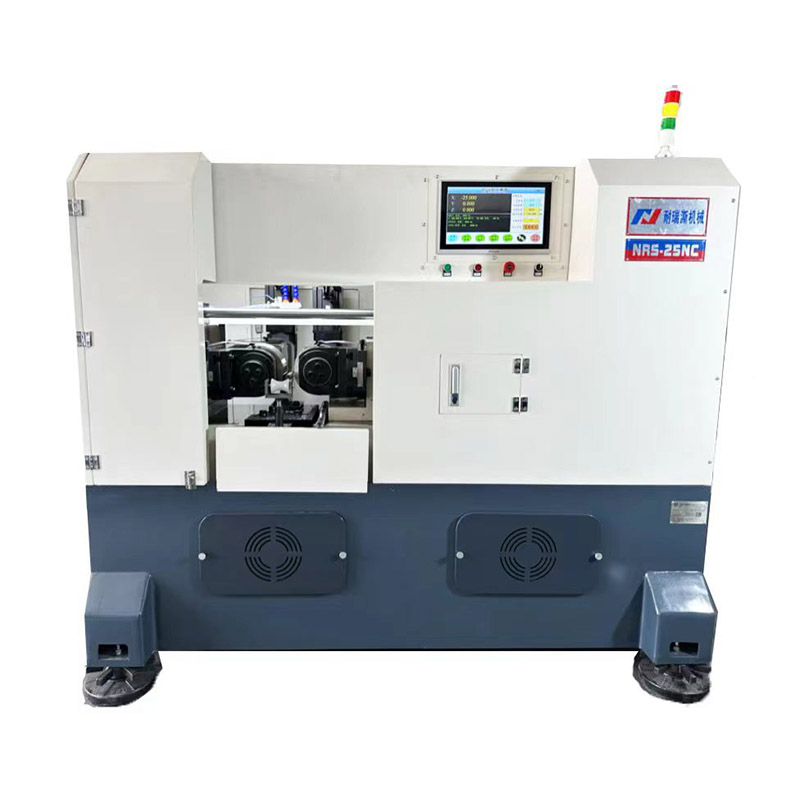

Serija NERES NRS-25NC/NRS-15NC združuje tehnologijo servo pogona s togo strukturo za oblikovanje navojev. Njegova zasnova je namenjena prilagajanju običajnih trikotnih navojev in širšemu naboru specializiranih profilov zob, odvisno od izbranih matric za valjanje in risbe obdelovanca.

• Servo motorni pogon:Gredi valjev in gibanje podajalnika krmilijo servo motorji.
• Visoka kotalna sila:Največji kotalni tlak doseže 30 ton.
• Širok izbor obdelovancev:Zunanji premeri navojev so od φ3 do φ80 mm.
• Prilagodljiva zmogljivost naklona:V okviru navedenih specifikacij so podprti koraki navojev od 0,6 do 8,0 mm.
• Spremenljiva hitrost vretena:Hitrost vretena je nastavljiva od 10 do 60 RPM z brezstopenjsko regulacijo hitrosti.
• Več možnosti oblikovanja:Odvisno od risbe in konfiguracije valja lahko stroj obdeluje polžaste zobe, trapezne zobe, profile, povezane s krogličnimi vijaki, narebričene in kotalne utore.

Zaradi te kombinacije je stroj primeren za proizvajalce, ki iščejo prilagodljivo platformo in ne opremo, omejeno na eno standardno geometrijo navojev.

Katere so glavne tehnične specifikacije?

Tehnične specifikacije so kritične pri ocenjevanju, ali je stroj primeren za določeno proizvodno linijo. Naslednja tabela povzema objavljene specifikacije modela servo motorja CNC NERES.

Za dovodno valjanje običajno uporabljenih trikotnih navojev 55° in 60° objavljena specifikacija navaja obdelovance do premera φ80 mm, z največjim korakom 8,0 mm in največjo dolžino 150 mm. Na voljo je tudi valjanje skozi podajanje za običajno uporabljene trikotne navoje 55° in 60° z naklonom do 8,0 mm, odvisno od ustrezne nastavitve.

Katere aplikacije lahko obravnava?

Ena glavnih prednosti servo krmiljenega valjanja navojev je njegova sposobnost podpiranja različnih zahtev oblikovanja z ustrezno izbiro matrice in konfiguracijo stroja.

Tipične možnosti obdelave vključujejo:

• 55° in 60° trikotni navoj
• Profili zob polža
• Trapezni profili zob
• Kotalne aplikacije, povezane s krogličnim vretenom
• Operacije narebričevanja
• Valjalni utori
• Druge prilagojene oblike zob na podlagi inženirskih risb

Dejansko zmogljivost obdelave je treba vedno potrditi z risbo obdelovanca, materialom, zahtevanim profilom navoja, zasnovo matrice, premerom, korakom in proizvodno metodo. To je še posebej pomembno za specializirane komponente, kjer standardne mere navojev morda ne veljajo.

Kakšne koristi lahko pričakujejo proizvajalci?

1. Bolj nadzorovano gibanje

Servo gnane valjčne gredi zagotavljajo usklajen nadzor gibanja. To lahko proizvajalcem pomaga vzpostaviti ponovljive pogoje obdelave pri izdelavi serij podobnih komponent.

2. Prilagodljivi proizvodni parametri

Območje hitrosti vretena 10–60 RPM z brezstopenjsko regulacijo omogoča prilagajanje proizvodnih parametrov glede na zahteve obdelovanca in oblikovanja.

3. Visoka zmogljivost oblikovanja

Z največjim kotalnim tlakom 30 ton je stroj zasnovan za zahtevno hladno preoblikovanje. Kombinacija kotalne sile in servo nadzorovanega gibanja zagotavlja osnovo za stabilno proizvodnjo primerno velikih navojnih komponent.

4. Več možnosti obdelave

Proizvajalci ne potrebujejo nujno ločene opreme za vsako vrsto postopka oblikovanja zob. Z ustreznimi valji in inženirsko validacijo lahko ena platforma podpira različne profile, vključno z navoji, narebričenjem in valjčnimi utori.

5. Primerno za industrijsko proizvodnjo

Zaradi obsežne konstrukcije stroja, 11 kW valjčnega pogona, 5,5 kW pogonskega sistema in približno 2100 × 1600 × 2100 mm odtisa je primeren za industrijska proizvodna okolja, kjer sta pomembni stabilnost in ponovljivost opreme.

Kako izbrati pravi stroj za valjanje navojev?

Izbira stroja samo na podlagi največjega tlaka ali moči motorja lahko povzroči neustrezno konfiguracijo. Zanesljivejši nakupni proces se začne z dejanskimi zahtevami po komponentah.

1. Določite premer obdelovanca:Potrdite najmanjši in največji premer surovca, potreben za proizvodnjo.
2. Potrdite višino niti:Primerjajte zahtevani korak z razponom, ki ga podpira stroj.
3. Določite način valjanja:Odločite se, ali je primerno zvijanje pri podajanju ali pri podajanju.
4. Preverite geometrijo niti:Standardni trikotni navoji in specializirani profili lahko zahtevajo drugačne matrice in konfiguracije.
5. Ocenite obseg proizvodnje:Proizvodnja velikih količin bi lahko imela več koristi od CNC krmiljenja in integracije avtomatskega podajanja.
6. Preverite dimenzije stroja:Zagotovite dovolj prostora v delavnici za stroj, dostop operaterja, rokovanje z materialom in vzdrževanje.
7. O risbi se pogovorite s proizvajalcem:Za nestandardne komponente lahko tehnična potrditev pred nakupom zmanjša konfiguracijska tveganja.

NERES se predstavlja kot kitajski proizvajalec in dobavitelj strojev za valjanje navojev, orodij za valjanje navojev, orodij za navoje in sorodne opreme. Njegov portfelj izdelkov vključuje tudi avtomatske CNC stroje za valjanje navojev in druge rešitve za oblikovanje navojev.

Zakaj je konfiguracija stroja pomembna za proizvodnjo?

Zmogljivost valjanja navojev ni odvisna od samega stroja. Razmerje med strojem, matricami za valjanje, materialom obdelovanca, premerom surovca, mazanjem, geometrijo navoja in parametri obdelave določa končni rezultat.

Na primer, isti stroj lahko zahteva različne oblike valjev pri prehodu z običajnega trikotnega navoja na specializiran profil zob. Podobno lahko spreminjanje materiala obdelovanca ali koraka navoja zahteva prilagoditev parametrov.

Strokovni dobavitelj bi zato moral oceniti risbo komponente, preden priporoči končno konfiguracijo. Ta inženirsko usmerjen pristop je še posebej uporaben za kupce, ki nabavljajo prilagojene stroje za valjanje navojev iz kitajske tovarne.

NERES navaja, da je njegove rešitve za CNC navijanje navojev mogoče prilagoditi glede na zahteve kupcev, in zagotavlja tehnično podporo pri izbiri ustrezne opreme.

Pogosto zastavljena vprašanja

Kaj je CNC stroj za valjanje navojev s servo motorjem?

To je CNC-krmiljen stroj za oblikovanje navojev, ki uporablja servo motorje za pogon valjčnih gredi in gibanje podajalnika. Serija NERES NRS-25NC/NRS-15NC je zasnovana za valjanje navojev in druge postopke oblikovanja, kot je narebričenje in valjanje utorov, odvisno od konfiguracije valja.

Kakšen premer navoja lahko obdela stroj NERES?

Objavljena specifikacija navaja obseg zunanjega premera kotalnega navoja φ3–φ80 mm z razponom koraka kotalnega navoja 0,6–8,0 mm.

Kakšen je največji kotalni tlak?

Največji navedeni kotalni tlak je 30 ton. Dejanske pogoje obdelave je treba ovrednotiti glede na obdelovanec, material, geometrijo navojev in matrice za valjanje.

Ali lahko ta stroj obdeluje posebne profile zob?

ja Po navedbah proizvajalca lahko stroj obdeluje polžaste zobe, trapezne zobe, profile, povezane s krogličnimi vijaki, narebričene, valjaste utore in druge oblike zob, če je potrebna konfiguracija določena iz risbe obdelovanca.

Kaj moram navesti, ko zahtevam ponudbo?

Za natančno priporočilo morajo kupci zagotoviti risbo obdelovanca, material, premer surovca, premer končnega navoja, korak, dolžino navoja, zahtevani obseg proizvodnje in želeno metodo valjanja. Te podrobnosti dobavitelju omogočajo, da natančneje oceni konfiguracijo stroja in ustrezne matrice za valjanje.

Zaključek

CNC stroj za valjanje navojev s servo motorjem je lahko dragocena naložba za proizvajalce, ki iščejo nadzorovano oblikovanje, ponovljivo obdelavo, prilagodljivo proizvodnjo navojev in zmogljivost industrijskega valjanja. Serija NERES NRS-25NC/NRS-15NC podpira premere navojev za valjanje φ3–φ80 mm, korake 0,6–8,0 mm, brezstopenjsko hitrost vretena 10–60 RPM in do 30 ton kotalnega tlaka.

Če ocenjujete stroj glede na standardne navoje, specializirane profile zob, narebričenje ali druge zahteve glede natančnega oblikovanja, je najboljši pristop, da konfiguracijo stroja uskladite z vašo dejansko risbo komponente in proizvodnimi cilji.Kontaktirajte nasz vašimi specifikacijami obdelovanca in proizvodnimi zahtevami, da bi razpravljali o ustrezni rešitvi stroja za valjanje navojev s CNC servo motorjem podjetja NERES.
