Kako CNC stroji za valjanje navojev izboljšajo kakovost navojev in učinkovitost proizvodnje

CNC stroji za valjanje navojev lahko izboljšajo konsistenco niti, učinkovitost proizvodnje in izkoristek materiala, če so stroj, matrice za valjanje, material obdelovanca in sistem podajanja pravilno usklajeni. Na podlagi naših izkušenj pri Dongguan Neres Hardware Machinery Co., Ltd. (NERES) je valjanje navojev še posebej primerno za sornike, vijake, pritrdilne elemente, navojne palice, votle cevi in ​​druge komponente, ki zahtevajo ponovljive dimenzije navojev in stabilno velikoserijsko proizvodnjo.

Vsebina

• Kako CNC valjanje navojev izboljša kakovost navojev
• Kako CNC valjanje navojev izboljša proizvodno učinkovitost
• Zakaj so matice za valjanje navojev pomembne
• Uporaba CNC strojev za valjanje navojev
• Navijanje navojev v primerjavi s tradicionalnim rezanjem navojev
• Zakaj pri NERES uporabljamo CNC tehnologijo valjanja navojev
• pogosta vprašanja

Kako CNC valjanje navojev izboljša kakovost navojev

Ko ocenjujemo postopek valjanja niti, kakovosti niti ne določa samo stroj. Običajno skupaj gledamo na material obdelovanca, premer surovca, specifikacijo navoja, metodo valjanja, matrice za valjanje, natančnost stroja in doslednost podajanja.

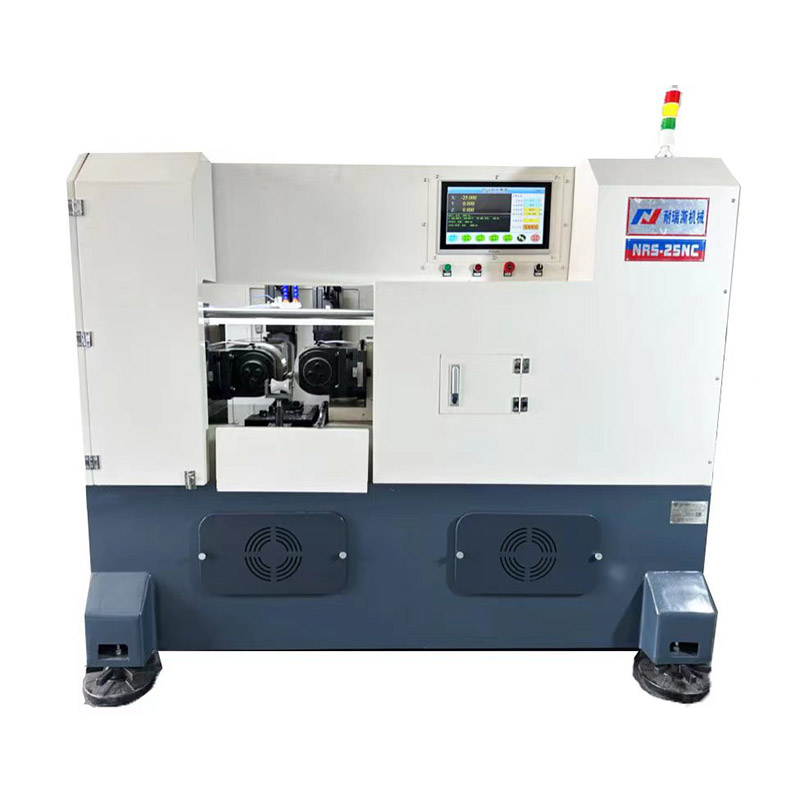

A CNC stroj za valjanje navojevoblikuje navoj z nadzorovanim pritiskom skozi kaljene matrice za valjanje navojev. Namesto odstranjevanja materiala z rezalnim orodjem se material premakne in oblikuje v želeni profil navoja.

Pri ustreznih materialih in aplikacijah lahko ta proces oblikovanja zagotovi bolj dosleden profil navoja in končno obdelavo površine, zlasti kadar je treba iste dele izdelati večkrat.

Faktor kakovosti	Učinek valjanja niti	Kaj preverjamo v proizvodnji
Profil niti	Material se oblikuje proti profilu matrice	Profil matrice, premer obdelovanca in poravnava
Konsistentnost niti	Ponovljivi pogoji oblikovanja podpirajo doslednost serije	Nastavitev stroja, parametri podajanja in valjanja
Stanje površine	Ustrezno valjanje lahko ustvari gladko oblikovano površino navoja	Material, stanje matrice in mazanje
Dimenzijska natančnost	Nadzorovana geometrija matrice pomaga ohranjati dimenzije navoja	Velikost surovca, natančnost matrice in rezultati meritev

Kako CNC stroji za valjanje navojev izboljšajo proizvodno učinkovitost

Za nas proizvodna učinkovitost pomeni več kot le povečanje hitrosti stroja. Stroj je učinkovit le, če lahko ohranja stabilno kakovost, hkrati pa zmanjša ročno rokovanje, težave pri namestitvi, zavrnjene dele in nepotrebno izgubo materiala.

Naše CNC stroje za valjanje navojev je mogoče konfigurirati z avtomatskimi podajalnimi napravami. To je še posebej uporabno za ponavljajočo se proizvodnjo sornikov, vijakov, pritrdilnih elementov in navojnih palic, kjer lahko ročno nalaganje postane pomemben del celotnega proizvodnega časa.

Glede na komponento in zahtevano obliko navoja lahko naša oprema obdeluje dele z metodami radialnega ali aksialnega valjanja. Z ustreznim valjčnim kolesom in orodjem lahko obdelamo tako standardne vijake kot tudi posebej oblikovane vijake in vezne drogove.

1. Samodejno podajanje zmanjša ročno rokovanje

Pri proizvodnji velikih količin doslednost hranjenja neposredno vpliva na stabilnost proizvodnje. Samodejni podajalnik lahko neprekinjeno dovaja obdelovance v stroj za valjanje navojev, kar zmanjša potrebo operaterja po nalaganju vsakega dela posebej.

Izdelujemo tudi avtomatske podajalnike za stroje za valjanje navojev in brusilnike. Ko je sistem podajanja pravilno usklajen s strojem in geometrijo obdelovanca, lahko pomaga zmanjšati čas nedejavnosti in olajša upravljanje proizvodnega procesa.

2. CNC krmiljenje pomaga vzdrževati ponovljive pogoje obdelave

CNC krmiljenje je uporabno, kadar je treba isto specifikacijo niti reproducirati v veliki seriji. Ko so določeni pravilni parametri in orodja, lahko operater vzdržuje bolj dosledno rutino obdelave, namesto da bi se v celoti zanašal na ročno prilagajanje.

V praktični proizvodnji še vedno priporočamo preverjanje prvih kosov in spremljanje procesa, namesto da domnevamo, da samo CNC krmiljenje zagotavlja kakovost. Obraba orodja, variacije materiala in nepravilne mere surovca ​​lahko še vedno vplivajo na končni navoj.

3. Zvijanje navojev lahko zmanjša materialne odpadke

Valjanje niti oblikuje nit tako, da premakne material, namesto da odreže veliko količino materiala. Pri ustreznih obdelovancih lahko to izboljša izkoristek materiala v primerjavi s postopki obdelave, ki odstranjujejo material za ustvarjanje navoja.

To postane pomembnejše pri izdelavi velikih količin pritrdilnih elementov ali navojnih komponent, saj lahko celo majhno zmanjšanje izgube materiala postane pomembno v dolgem proizvodnem obdobju.

Zakaj so matice za valjanje navojev pomembne

Po naših izkušnjah je matrica za valjanje eden najpomembnejših dejavnikov pri določanju končnega rezultata navoja. Kakovosten stroj ne more nadomestiti nepravilno oblikovane ali obrabljene matrice.

V NERES samostojno predelujemo in izdelujemo različne vrstematrice za valjanje navojevin matrice za vtiskovanje. Naš nabor orodij pokriva različne profile navojev in aplikacije, vključno z:

• Standardne trikotne niti
• MJ letalske niti
• Polžaste niti
• Trapezne niti
• zlepki
• Ravne niti
• Mrežasti profili
• Križni profili
• PT niti
• NPT cevni navoji

Običajno izberemo matrico glede na specifikacijo navoja, geometrijo obdelovanca, material in zahtevano metodo valjanja. Za posebne komponente je razvoj orodij pogosto pomembnejši od preproste izbire večjega ali hitrejšega stroja.

Uporaba CNC strojev za valjanje navojev

CNC valjanje navojev se pogosto uporablja, kjer proizvajalci potrebujejo ponovljive navoje v velikem številu komponent. Pri NERES se naši stroji in orodja uporabljajo za aplikacije, vključno s proizvodnjo pritrdilnih elementov, avtomobilskih komponent, delov, povezanih z vesoljstvom, in drugih industrijskih komponent.

Aplikacija	Tipične komponente	Ključna zahteva
Proizvodnja pritrdilnih elementov	Vijaki, vijaki, navojne palice	Stabilne dimenzije navojev in ponovljivost
Avtomobilski deli	Posebni vijaki in navojne komponente	Dosledna proizvodnja in primerno orodje
Proizvodnja, povezana z letalstvom	Posebne navojne komponente	Natančen profil niti in kontrolirana obdelava
Votle komponente	Votle cevi in ​​cevasti deli	Primerna triosna oprema za valjanje

Navijanje navojev v primerjavi s tradicionalnim rezanjem navojev

Navijanje navojev ne smatramo kot univerzalno nadomestilo za rezanje navojev. Pravilen postopek je odvisen od materiala, geometrije komponente, specifikacije navojev, obsega proizvodnje in zahtevanih toleranc.

Faktor	Navijanje navojev	Rezanje navojev
Odstranjevanje materiala	Oblikuje nit s premikom materiala	Odstrani material za ustvarjanje niti
Obseg proizvodnje	Zelo primeren za ponavljajočo se proizvodnjo velikih količin	Lahko je primeren za manjše količine ali fleksibilno obdelavo
Orodje	Zahteva posebne aplikacije za valjanje	Uporablja rezalna orodja ali orodja za oblikovanje navojev
Primernost materiala	Močno odvisno od duktilnosti materiala in zasnove obdelovanca	Lahko sprejme širši razpon pogojev obdelave
Konsistentnost proizvodnje	Visoka ponovljivost, ko so stroj, matrica in surovec pravilno usklajeni	Odvisno od parametrov rezanja, orodja in stanja stroja

Proizvajalcem, ki izdelujejo na tisoče ali več podobnih navojnih komponent, običajno priporočamo ocenjevanje valjanja navojev, ker lahko morebitna povečanja pretoka in izrabe materiala upravičijo naložbo v namensko orodje in opremo.

Zakaj pri NERES uporabljamo CNC tehnologijo valjanja navojev

Dongguan Neres Hardware Machinery Co., Ltd. (NERES)je proizvajalec in dobavitelj v mestu Chang'an, Dongguan, Guangdong, Kitajska. Osredotočeni smo na stroje za valjanje navojev, matrice za valjanje navojev, komponente strojev za valjanje navojev in sorodno opremo za obdelavo navojev.

Naša paleta opreme vključuje visoko natančnostCNC stroji za valjanje navojev, hidravlični stroji za valjanje navojev, mehanski dvoosni stroji za valjanje navojev, triosni stroji za valjanje navojev za votle cevi in ​​mali dvoosni navojni valji. Razvijamo tudi avtomatsko podajalno opremo za navojne valje in bruse.

Izbira stroja ni nekaj, kar priporočamo samo iz kataloga. Preden predlagamo model, mora naša tehnična ekipa običajno razumeti obdelovanec, specifikacijo navoja, material, proizvodno količino, metodo valjanja in zahtevano stopnjo avtomatizacije. To nam pomaga ugotoviti, ali je standardni stroj primeren ali je potrebna konfiguracija po meri.

Vzdržujemo tudi opremo za precizno merjenje in obdelavo, vključno z opremo za brušenje navojev REISHAUER, opremo za brušenje in rezkanje, CNC stružnice, švicarski projektor White Horse in japonski tridimenzionalni merilni sistem Mitutoyo. Te zmogljivosti podpirajo naše delo pri izdelavi strojev in proizvodnji matric za valjanje navojev.

Strankam, ki potrebujejo tehnično podporo po namestitvi, lahko naši strokovni tehniki pomagajo pri delovanju stroja, izbiri orodja in težavah, povezanih s proizvodnjo. Zagotavljamo tudi stalno tehnično in poprodajno podporo.

Če ocenjujete aCNC stroj za valjanje navojevza sornike, vijake, pritrdilne elemente, navojne palice ali druge industrijske komponente nam lahko pošljete risbo obdelovanca, material, specifikacijo navoja in pričakovani obseg proizvodnje. Nato se lahko pogovorimo o ustrezni vrsti stroja, metodi valjanja, orodju in konfiguraciji samodejnega podajanja.

pogosta vprašanja

Za kaj se uporablja CNC stroj za valjanje navojev?

CNC stroj za valjanje navojev se uporablja za oblikovanje zunanjih navojev na komponentah, kot so sorniki, vijaki, pritrdilni elementi in navojne palice. Z ustreznimi valjarnimi orodji lahko obdeluje tudi posebne profile navojev in druge oblike, kot so zrezki.

Ali valjanje niti izboljša kakovost niti?

Za ustrezne materiale in pravilno zasnovano orodje lahko valjanje navojev zagotovi dosledne profile navojev in dobre površinske pogoje. Dejanski rezultat je odvisen od materiala, premera surovca, natančnosti matrice, nastavitve stroja in parametrov valjanja.

Ali lahko CNC stroji za valjanje navojev obdelujejo votle cevi?

ja NERES izdeluje triosni stroj za valjanje navojev posebej za aplikacije votlih cevi. Konfiguracijo stroja je treba izbrati glede na dimenzije cevi, zahteve glede materiala in navoja.

Ali je lahko stroj opremljen z avtomatskim podajalnikom?

ja Naši CNC stroji za valjanje navojev so lahko opremljeni z avtomatskimi podajalnimi napravami. Samodejno podajanje je še posebej uporabno za ponavljajočo se proizvodnjo, ker zmanjša ročno nalaganje in pomaga vzdrževati neprekinjen proizvodni cikel.

Kako izberem pravi CNC stroj za valjanje navojev?

Priporočamo, da začnete z obdelovancem in ne z modelom stroja. Pomembne informacije vključujejo material, zunanji premer, vrsto navoja, dolžino navoja, obliko dela, obseg proizvodnje, zahtevano natančnost in ali je potrebno samodejno podajanje. Na podlagi teh podrobnosti je mogoče določiti ustrezen tip stroja, način valjanja in matrice.

Ali NERES proizvaja matrice za valjanje navojev?

ja NERES neodvisno proizvaja različne vrste matric za valjanje navojev in matric za vtiskovanje, vključno z matricami za trikotne, MJ letalske, polžaste, trapezne, spline, PT in NPT profile navojev.
