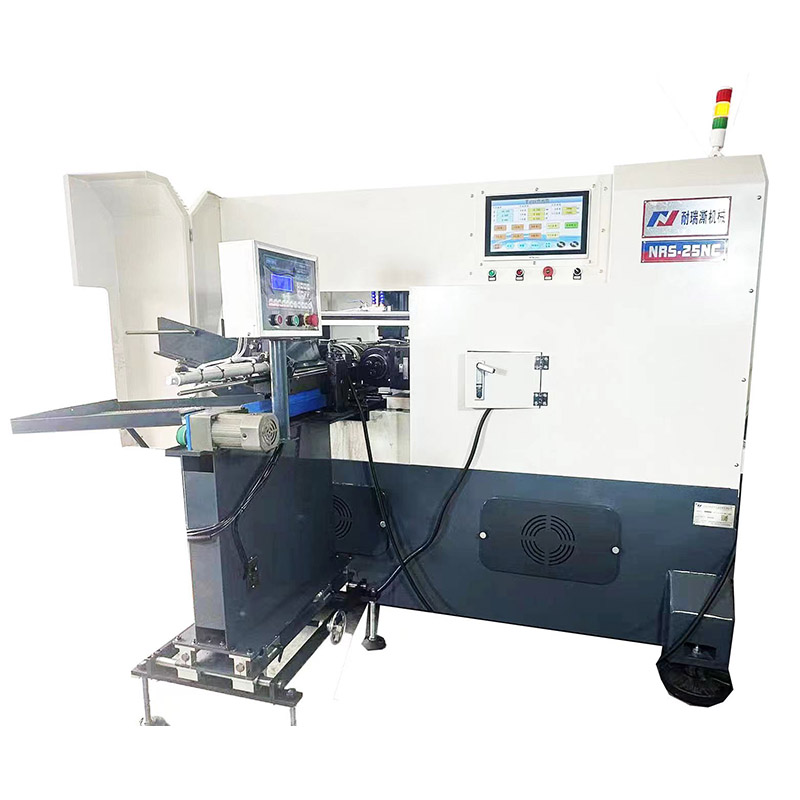

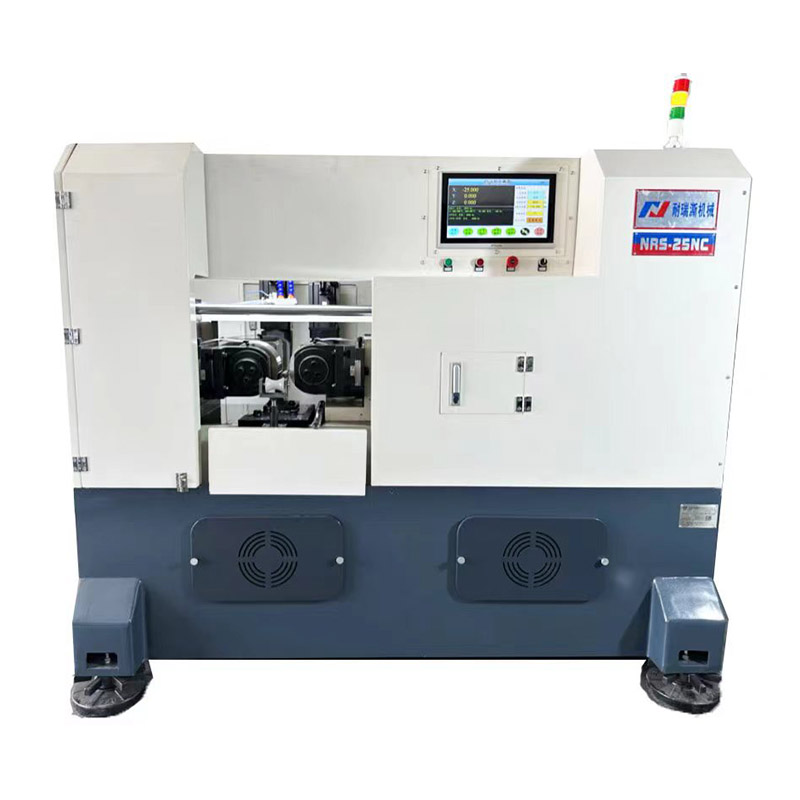

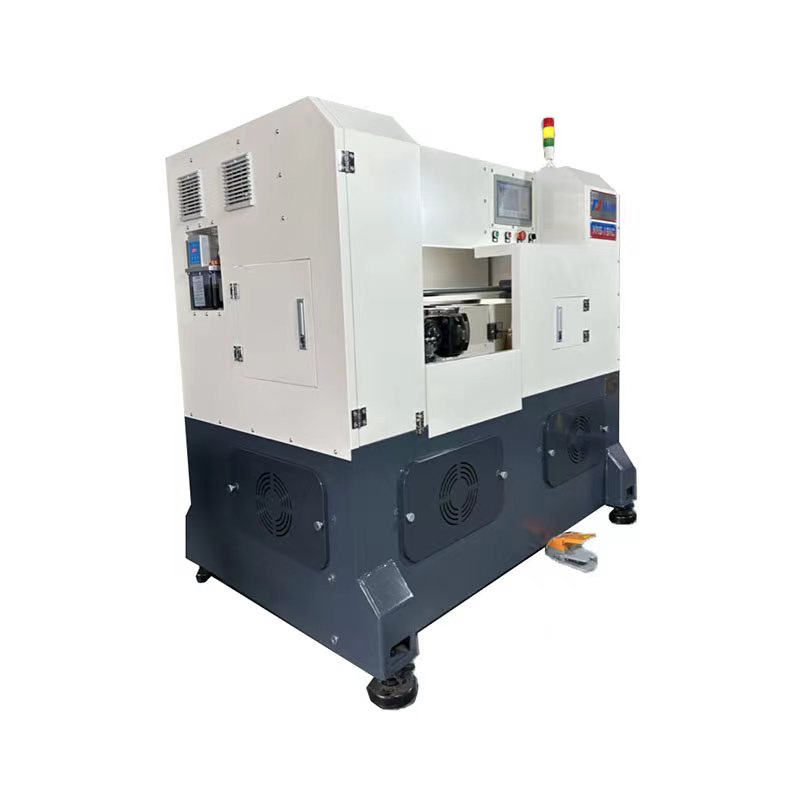

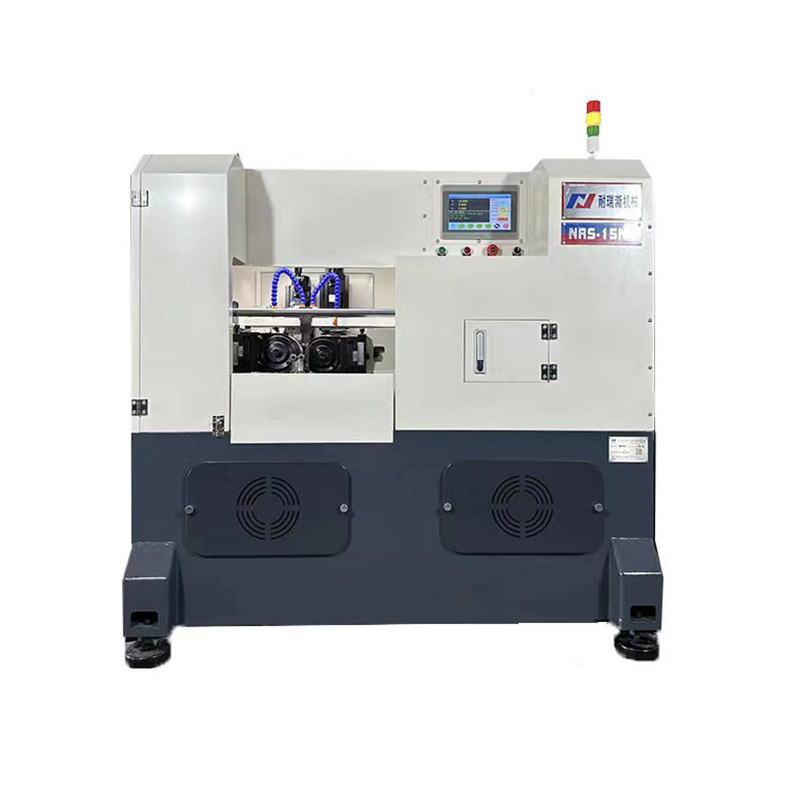

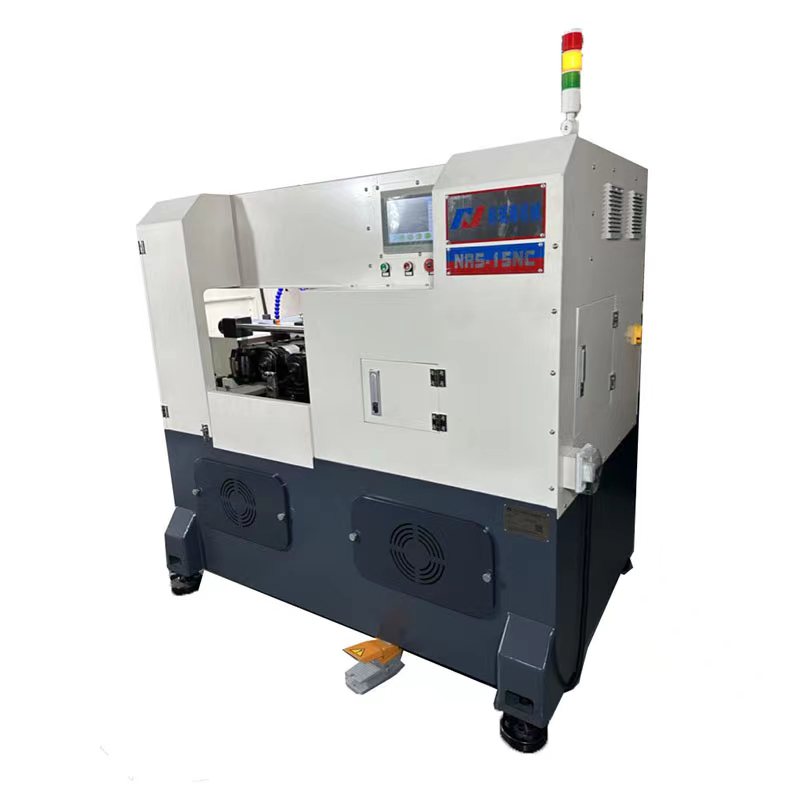

CNC servo-motorski nit valjanja

CNC servo-motorski nit valjanja

I 、 Glavne značilnosti tega naprave za valjanje nit CNC:

   A. Modelna koda je servo motorni pogon, največji izhod 30Tons.

  B. Naslednje obdelovance lahko naredite glede na vrsto valja:

   1. [V krmi]: Pogosto uporabljena trikotna nit 55 ° in 60 °, CNC navoj za valjanje lahko obdela obdelovance:

       Premer ≤φ80mm, naklon 8,0 mm, največja dolžina je 150 mm

  2.

C. Strukturne značilnosti: Dve valjčnimi gredi poganjajo servo motorje, napajalna gred pa se valja s servo motorji

     Prenos palice kroglice v krmo.

D. Ta kotalni stroj lahko obdeluje tudi različne izdelke v obliki zob, kot so: črv zob, trapezoidni zobje, kroglica

   Vijak, valjanje, škripanje, valjanje itd. Je treba določiti glede na površino risanja.

II 、 Tehnične specifikacije:

 1. Zunanji premer valjaste niti: φ3 ~ φ80mm

 2. Kotalna nit naklon: 0,6 ~ 8,0 mm

 3. Hitrost vretena: 10 ~ 60rpm (regulacija hitrosti)

 4. Zunanji premer žičnega valja (max): φ210mm, velikost ključa 20*8mm/mm.

 5. Zunanji premer vretena: φ75 mm (H7)

 6. Širina in dolžina žičnega valja: najdaljši lahko uporabite do 150 mm, glede na povpraševanje

 Z, - splošne skupne specifikacije so 35, 40, 50, 60, 70, 100 mm

  7. največja razdalja med dvema vretenama: 280 mm

 8. minimalna razdalja med dvema vretenama: 180 mm

 9. največji valjalni tlak: 30toni

 10. Konjska moč rolerja: 11kW

 11. Krvalna konjska moč: 5,5kW

 12. višina od tal do valjčnega središča: 1050 mm

 13. Tla: 2100lmm*1600WMM*2100HMM

 14. Čista teža: 3200 kg; Bruto teža: 3000 kilogramov
